钢丝绳芯输送带

更新:2014-11-18 8:39:37      点击:
  • 品牌:   赤诚
  • 型号:   YL-0001
  • 市场价:   0 元
  • 优惠价:   0 元 (已有 0 人购买)
  • 在线订购   加入收藏
产品介绍

用途:钢丝绳芯输送带,适用高强度、长距离、大运量场合下输送物料。在特殊情况下,也适用高强度、短距离输送物料。
特点:
1.抗拉强度高:适用于单机大跨度、长距离输送物料。
2.使用伸长小:所需拉紧行程短。

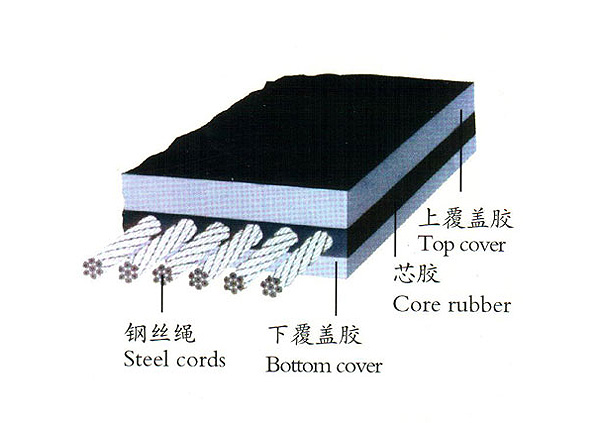

3.传动辊简直径小:带芯由一层纵向排列的钢丝绳作骨架,耐屈挠疲劳。故可配直径较小的辊筒,使设备紧凑。
4.橡胶与钢丝绳粘着好:钢丝绳表面镀锌.同时采用与钢丝绳有优良粘合性能的胶料,与钢丝绳粘合一起,耐冲击,不易掉块,使用寿命长。
5.钢丝绳张力均匀:由于制造工艺先进,钢丝绳排列均匀,张力一致.运行平衡,不易跑偏。
6.成槽性能好:带芯无横向骨架,易于形成深槽,多装物料.并防止散落。
7.可用x射线检查:骨架钢丝绳在输送机上,可用×射线检查探伤,防止事物发生。

钢丝绳粘合强度
强度 ST600 ST800 ST1000 ST1250 ST1600 ST2000 ST2500 ST3150 ST4000 ST4500 ST5000 ST5400 ST6300
粘合强度 N/mm
GB9770-88
54 60 64 69 74 84 98 108 118
粘合强度 N/mm
DIN22131-88
60 70 80 95 105 105 130 140 145 150 165 175 180

胶带标准规格

胶带强力
(st-No.)
钢丝绳直径
(mm)
钢丝绳结构 绳间距
(mm)
标准工作压力
(N/mm)
标准盖胶厚度
(mm)
带重
(Kg/㎡)
最小辊筒直径
(mm)
钢丝绳强度
KN/piece
ST-630 3.0 6*7+1WS 10 90 5*5 20.0 800 6.93
ST-800 3.5 6*7+1WS 10 110 5*5 20.6 800 8.8
ST-1000 4.0 6*7+1WS 12 140 6*6 24.7 800 13.2
ST-1250 4.5 6*7+1WS 12 175 6*6 25.4 800 16.5
ST-1600 5.0 6*19+1WS 12 225 6*6 26.0 1000 21.12
ST-2000 6.0 6*19+1WS 12 285 8*6 30.0 1000 26.4
ST-2500 7.5 6*19W+1WS 15 355 8*6 32.2 1250 41.25
ST-3150 8.1 6*19W+1WS 15 450 8*8 35.7 1400 51.98
ST-4000 9.1 6*19W+1WS 17 570 8*8 37.8 1600 74.8
ST-4500 9.7 6*19W+1WS 16 645 8*8 38.7 1800 79.2
ST-5000 10.9 6*19W+1WS 17 715 8.5*8.5 41.9 1800 93.5
ST-5400 11.3 6*19W+1WS 17 760 9*9 43.9 2000 101
ST-6300 12.3 6*19W+1WS 18 900 10*10 48.3 2000 124.74
钢丝绳根数
宽带(mm) ST600 ST800 ST1000 ST1250 ST1600 ST2000 ST2500 ST3150 ST4000 ST4500 ST5000 ST5400 ST6300

800

75 75 63 63 63 63 50 50
1000 95 95 79 79 79 79 64 64 56 60 56 56 52
1200 113 113 94 94 94 94 76 76 68 72 68 68 63
1400 133 133 111 111 111 111 89 89 79 84 79 79 74
1600 151 151 126 126 126 126 101 101 91 96 91 91 85
1800   171 143 143 143 143 114 114 103 107 103 103 96
2000     159 159 159 159 128 128 114 120 114 114 107
2200           176 141 141 125 133 125 125 118
2400           193 155 155 137 146 137 137 129
覆盖胶性能及级别
实验项目 性能指标
GB700-88 DIN22131-88
H级 M级 W级 X级 Y级
拉伸强度 Mpa≥ 17.65 13.73 18 25 20
扯断伸长率 %≥ 450 400 400 450 400
老化实验
拉伸强度变化率
扯断伸长率变化率
% -25~+250 -25~+250 -25~+250 -25~+250 -25~+250
磨耗率 0.6cm3/1.61Km 0.8cm3/1.61Km 90cm3 120cm3 150cm3
